Vrhunski tehnički priručnik za traku za popravak HVAC kanala: izvedba, primjena i inženjerski standardi

Presudna važnost brtvljenja kanala

Ugroženi sustav kanala više je od manje neugodnosti; to je primarni izvor gubitka energije i mehaničkog naprezanja. Korištenje visokih performansi Traka za popravak HVAC kanala rješava nekoliko kritičnih operativnih problema:

• Energetska učinkovitost: Prema industrijskim energetskim revizijama, nepropusni kanali mogu smanjiti učinkovitost sustava za čak 20% do 30%. Ispravno brtvljenje osigurava da klimatizirani zrak stigne do željenog odredišta bez toplinskog gubitka.
• Kvaliteta zraka u zatvorenom prostoru (IAQ): Nezabrtvljeni spojevi mogu povući prašinu, čestice izolacije od stakloplastike i vlagu iz neuvjetovanih prostora poput hodnika ili tavana.
• Dugovječnost sustava: Održavanjem statički tlak , HVAC motor puhala ne mora raditi prekomjerno kako bi nadoknadio gubitak zraka, čime se produljuje životni vijek mehaničke opreme.

Definiranje uloge "Traka za popravak".

Pojam "traka za popravak" u profesionalnom HVAC kontekstu odnosi se na kategoriju traka koje zadovoljavaju specifične UL (Underwriters Laboratories) stiardima. Ove trake nisu samo ljepljive trake, već djeluju kao strukturna brtva . Moraju osigurati trajnu vezu s različitim podlogama, uključujući pocinčani čelik, aluminij i fleksibilne polietilenske cijevi.

Usporedba tehničkih parametara: gubitak energije u odnosu na zatvorene sustave

Kako bi se kvantificirao učinak brtvljenja profesionalne razine, sljedeća tablica prikazuje razlike u performansama između sustava s tipičnim curenjem u odnosu na onaj koji je ojačan visokokvalitetnim brtvljenjem Traka za popravak HVAC kanala .

Metrika izvedbe	Sustav koji nije zabrtvljen/propušta	Zalijepljeno profesionalnom trakom
Održavanje statičkog tlaka	Nedosljedno / Nisko	Stabilan / Visoka učinkovitost
Stopa propuštanja zraka	15% - 40% gubitka	< 5% Gubitak
Potrošnja energije	Visoko (povećani ciklusi)	Optimizirano (kraće vrijeme izvođenja)
Barijera vlage	Ne postoji (sklon kondenzaciji)	Superior (Sprečava CUI)
Životni vijek brtve	< 1 godina (kvar ljepljive trake)	20 godina (akril s oznakom UL)

Radna stabilnost

Da bi se popravak smatrao profesionalnim, Traka za popravak HVAC kanala mora ponuditi "trajni" popravak. To zahtijeva ljepilo koje može podnijeti toplinski ciklus - ponovljeno širenje i skupljanje metalnih kanala dok se sustav prebacuje između načina grijanja i hlađenja. Koriste se visokokvalitetne trake akrilna ljepila na bazi otapala koji zapravo jačaju njihovu vezu tijekom vremena, osiguravajući da sustav ostane hermetički zatvoren tijekom svog operativnog životnog ciklusa.

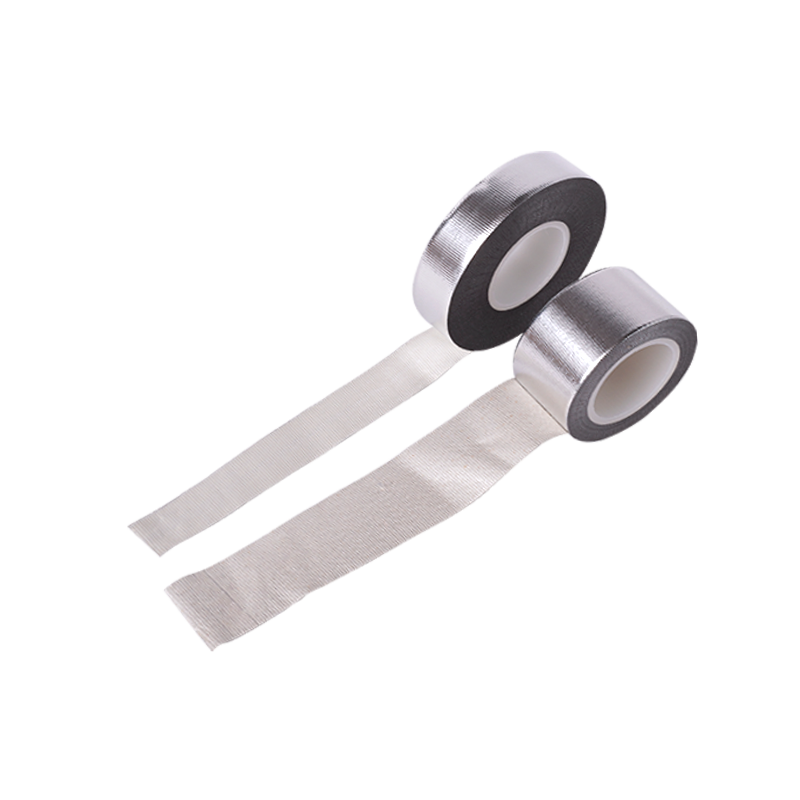

1. Traka od aluminijske folije (profesionalni standard)

Traka od aluminijske folije primarni je izbor za brtvljenje krutih metalnih cijevi. Sastoji se od "mrtvo-mekog" aluminijskog nosača presvučenog visokoučinkovitim otapalo akrilno ljepilo . Njegova metalna priroda čini ga apsolutnom parnom branom, sprječavajući bilo kakvu izmjenu zraka ili vlage na spojevima.

• Toplinska refleksija: Visoka emisija omogućuje mu da reflektira toplinu zračenja, održavajući temperaturu zraka unutar kanala.
• Anorganska stabilnost: Za razliku od plastike, aluminij se ne razgrađuje pod izloženost UV zrakama ili oksidativni stres.
• Širenje plamena: Prirodno nezapaljiv, zadovoljava stroge građevinske protupožarne propise.

2. Trake s certifikatom UL 181A-P i 181B-FX

U profesionalnom ugovaranju, vrpce često moraju zadovoljiti specifične Underwriters Laboratories (UL) standarde za prolazak građevinskih inspekcija. Ovo nisu samo vrste materijala, već regulatorne klasifikacije učinka.

• UL 181A-P: Posebno dizajniran za kruta ploča od fiberglasa . Ove trake obično imaju jaku foliju i specijalizirano ljepilo koje se lijepi na vlaknastu površinu.
• UL 181B-FX: Dizajniran za fleksibilni zračni kanali i zatvaranja. Te su trake često na bazi filma (BOPP) ili na tkanini kako bi se omogućilo kretanje i širenje fleksibilnih cijevi.

3. Brtvene trake od mastiksa

Za popravke velikih razmaka ili neravnih površina, mastiks trake daju debeli sloj butilna guma ili modificirani asfalt. Djeluju kao "brtva u roli", pružajući izvanrednu debljinu za popunjavanje strukturnih praznina gdje bi standardne tankoslojne trake mogle zakazati.

Tehnička usporedba materijala

Sljedeća tablica uspoređuje primarne tehničke specifikacije za najčešće Traka za popravak HVAC kanala kategorije koje se koriste u industrijskim i stambenim okruženjima.

Tehničko svojstvo	Traka od aluminijske folije	UL 181B-FX (film/tkanina)	Traka od butilne mastike
Materijal za podlogu	Mrtvo mekan aluminij	BOPP / metalizirana tkanina	Butil laminiran folijom
Vrsta ljepila	Solvent Acrylic	Visoko prianjajući akril	Smjesa butilne gume
Raspon temperature	-35°C do 120°C	-20°C do 90°C	-40°C do 110°C
Paropropusnost	0,00 Trajne (apsolutne)	Niska do umjerena	Niska
Prilagodljivost	Izvrsno (kalupi za oblikovanje)	Superior (fleksibilan)	Umjereno (velika debljina)
Idealna podloga	Pocinčani metal / ploča od folije	Flex kanal od polietilena	Neravni spojevi/krovni otvori

4. Kemija ljepila: akril naspram gume

Prilikom pregleda Traka za popravak HVAC kanala , izbor ljepila jednako je važan kao i podloga. Akrilna ljepila poželjni su za dugotrajnu primjenu jer su otporni na toplinu i UV zračenje, zapravo s vremenom postaju sve jači. Ljepila na bazi gume nude mnogo veću "početnu prianjanje" (trenutačno hvatanje), što je korisno za brzo sastavljanje u umjerenim zatvorenim okruženjima, ali može zakazati pod ekstremnim toplinski ciklus tijekom nekoliko sezona.

1. Snaga prianjanja i prianjanje na ljuštenje

Čvrstoća prianjanja odnosi se na sposobnost lijepljenja trake na određene podloge, kao što su pocinčani čelik, aluminij ili plastika. Profesionalne trake testirane su pomoću ASTM D-3330 standard za mjerenje "prianjanja na ljuštenje" - sile potrebne za uklanjanje trake s površine.

• Početno prianjanje: Trenutačno hvatanje ljepila nakon kontakta.
• Dugoročna obveznica: Sposobnost ljepila (obično akrilnog otapala) da se "navlaži" i stvori trajnu kemijsku vezu tijekom 24 do 72 sata.

2. Vlačna čvrstoća i otpornost na probijanje

Budući da su HVAC sustavi pod tlakom, traka mora imati visoku vrijednost vlačna čvrstoća odoljeti pucanju ili kidanju po šavovima. Otpornost na probijanje je jednako vitalan, posebno kod brtvljenja kanala u malim prostorima ili na tavanima gdje može doći do mehaničkih oštećenja tijekom rutinskog održavanja.

3. Toplinska ocjena i radna temperatura

Ductwork doživljava ekstremno toplinski ciklus . Traka mora ostati savitljiva zimi (tijekom ciklusa grijanja) i zadržati svoju čvrstoću na smicanje ljeti (tijekom hlađenja). Visoka kvaliteta Traka za popravak HVAC kanala je ocijenjen za "Raspon radne temperature" koji daleko premašuje standardne uvjete okoline.

Tehnička usporedba metrike izvedbe

Sljedeća tablica daje usporedni pogled na parametre izvedbe potrebne za različita okruženja brtvljenja kanala.

Metrika izvedbe	Standardni stambeni razred	Visokoučinkovit industrijski stupanj
Prianjanje (na čelik)	40 - 50 oz/inč	60 - 100 oz/inč
Vlačna čvrstoća	20 - 25 lbs/inču	35 - 50 lbs/inču
Minimalna temp. primjene	10°C (50°F)	-20°C (-4°F) (razred za sve vremenske uvjete)
Maksimalna radna temp	80°C (176°F)	120°C do 150°C (248°F - 302°F)
Indeks širenja plamena	< 25	< 10 (Visoka sigurnost)
Indeks razvijenog dima	< 50	< 10 (Visoka sigurnost)

4. Smična čvrstoća i otpornost na puzanje

U okomitom kanalu ili visokotlačnom plenumu, traka je podložna "smicanju" - kliznoj sili. Smična čvrstoća (ili otpornost na puzanje) mjeri koliko dobro se ljepilo opire klizanju s podloge pod stalnim opterećenjem. Za Popravak HVAC kanala obavezna je visoka otpornost na smicanje kako bi se spriječilo ljuštenje trake ili ljuštenje na rubovima tijekom godina rada.

5. Propusnost vodene pare (Ocjena trajnosti)

Primarna funkcija brtve kanala je da djeluje kao parna brana . The Perm Ocjena mjeri količinu vodene pare koja može proći kroz vrpcu. Ocjena 0,00 (postignuta čvrstom aluminijskom folijom) mjerilo je za sprječavanje kondenzacija i ulazak vlage, koji su vodeći uzroci hrđe i rasta mikroba unutar izolacijskih slojeva.

1. Čvrsto metalno brtvljenje kanala

U komercijalnim i stambenim sustavima velike brzine, kanali od pocinčanog čelika su standard. Spojevi, šavovi i prirubnički spojevi skloni su propuštanju zraka zbog vibracija i toplinskog širenja. Traka od aluminijske folije je ovdje primarno rješenje, pružajući brtvu metal-metal koja održava sustav statički tlak .

• Primjena: Brtvljenje uzdužnih šavova i obodnih spojeva.
• Pogodnost: Stvara hermetičku vezu na koju ne utječu visoke temperature izmjenjivača topline u peći.

2. Fleksibilni spojevi i popravci kanala

Fleksibilni kanali sastoje se od žičane spirale inkapsulirane u polimernu oblogu, okruženu izolacijom od stakloplastike i plaštom parne brane. Za njihov popravak potrebna je traka s visokim usklađenost and istezanje . UL 181B-FX vrpce s naznačenom oznakom obvezne su za ove primjene kako bi se osiguralo da se brtva može kretati s kanalom bez pucanja.

• Primjena: Spajanje savitljivih kanala na polijetanje ili popravljanje slučajnih rupa u vanjskom omotaču.
• Pogodnost: Sprječava "znojenje" (kondenzaciju) obnavljanjem cjelovitosti vanjske parne brane.

3. Ojačanje ploče od staklenih vlakana

Kanalske ploče su krute ploče od stakloplastike visoke gustoće. Kada se ove ploče izrađuju u kanale, uglovi i spojevi "V-utora" moraju biti zabrtvljeni. Za to je obično potrebna traka UL 181A-P -koji mogu prodrijeti kroz fibroznu površinu i stvoriti a strukturna veza .

Tehnička usporedba: Zahtjevi za primjenu prema podlozi

Sljedeća tablica ilustrira kako se tehnički zahtjevi mijenjaju na temelju specifične HVAC komponente koja se popravlja.

Vrsta podloge	Preporučeni razred trake	Ključni izazov za primjenu	Obavezno svojstvo trake
Pocinčani čelik	Folija za teške uvjete rada (50μm)	Ostaci ulja i vibracije	Visoka otpornost na smicanje
Fleksibilni poliester	UL 181B-FX (film/tkanina)	Kretanje i širenje	Visoka rastezljivost/fleksibilnost
Ploča od stakloplastike	UL 181A-P (folija)	Porozna, prašnjava površina	Duboko prodiruće akrilno ljepilo
Vanjski izloženi kanal	UV-stabilizirana folija/stiks	Izravna sunčeva svjetlost i kiša	Otpornost na vremenske uvjete i oksidaciju

4. Popravak izolacije i parne brane

Održavanje toplinska ovojnica zgrade zahtijeva da sve izolacijske obloge (FSK - Foil, Scrim, Kraft) ostanu netaknute. Traka za popravak HVAC kanala koristi se za krpanje pukotina u izolacijskom omotaču. Ako se ostavi nezabrtvljen, zrak pun vlage može doći do površine hladnog kanala, što dovodi do nakupljanja tekuće vode i eventualnog korozija sustava ili kolaps izolacije.

5. Visokotlačno brtvljenje plenuma

Plenum je središnji razvodnik u kojem je tlak zraka najveći. Brtvljenje veze između uređaja za obradu zraka i plenuma zahtijeva a traka za brtvljenje za teške uvjete rada , često a butilna mastika , kako bi izdržali stalnu mehaničku turbulenciju i udar zraka velike brzine. Ovo sprječava "zvižduće" zvukove koji su obično povezani s manjim curenjem zraka u zonama visokog tlaka.

1. Kritična priprema površine

Adhezija je kemijski i mehanički proces. Većina HVAC kanali je premazan tankim slojem strojnog ulja iz procesa proizvodnje ili je možda nakupio prašinu i oksidaciju u postojećim sustavima. Površina "čista na dodir" obavezna je kako bi se ljepilo pravilno "navlažilo".

• Čišćenje: Koristite otapalo koje brzo isparava (kao što je izopropilni alkohol) za uklanjanje ulja, masti i vlage.
• Skidanje ivica: Provjerite jesu li metalni rubovi ravni; stršeći vijci ili oštri rubovi mogu probušiti podlogu trake i stvoriti a curenje tlaka .
• Suhoća: Nikada nemojte lijepiti traku na površinu s aktivnom kondenzacijom jer to stvara barijeru između ljepila i podloge.

2. Tehnika "Squeegee" za aktivaciju pritiska

Upotreba profesionalnih traka za popravak ljepila osjetljiva na pritisak (PSA) . Jednostavno zaglađivanje trake rukom često nije dovoljno. Za osiguranje maksimalno prianjanje pri ljuštenju , potrebno je koristiti plastični brisač ili specijalizirani alat za trljanje.

• Uklanjanje praznina: Čvrsti pritisak tjera ljepilo u mikro-topografiju metalne ili folijske ploče.
• Uklanjanje mjehurića zraka: Zrak zarobljen ispod trake će se širiti i skupljati tijekom toplinski ciklus , na kraju slabeći vezu.

3. Upravljanje ograničenjima temperature okoliša

Temperatura tijekom nanošenja značajno utječe na "početnu ljepljivost". Ako je metal prehladan, ljepilo postaje kruto i ne može ulaziti u površinske pore. Suprotno tome, prekomjerna toplina može učiniti ljepilo previše tekućim za trenutno pozicioniranje.

Tehnička usporedba: Uvjeti primjene u odnosu na performanse vezivanja

Sljedeća tablica prikazuje utjecaj varijabli instalacije na rezultat strukturna brtva .

Varijabilna	Sub-optimalna praksa	Najbolja profesionalna praksa	Utjecaj na integritet brtve
Stanje površine	Prašnjav/mastan metal	Očišćeno otapalom / suho	Povećava prianjanje za >60%
Primjena Temp	Ispod 5°C (41°F)	10°C do 40°C (50°F do 104°F)	Osigurava pravilno "navlaživanje" ljepila
Primijenjeni pritisak	Samo ručno zaglađeno	Rakel / tvrdi valjak	Sprječava pojavu rubova i curenje
Margina preklapanja	Manje od 1 inča	Preklapanje od 2 do 3 inča	Poboljšava otpornost na smicanje
Razina napetosti	Jako rastegnuto	Opušteno / niske napetosti	Sprječava "skupljanje" i ljuštenje

4. Pravilno preklapanje i brtvljenje kutova

Kod brtvljenja obodnog spoja minimalno Preklapanje od 2 inča (50 mm). na kraju preporuča se oblog. Na pravokutnim kanalima osigurajte da se traka proteže daleko izvan kuta. Za Popravak HVAC kanala u visokotlačnim plenumima, preferira se metoda "šindre-preklopa" - gdje se gornji dio trake preklapa s donjim - kako bi se spriječilo da zrak uđe ispod rubova i podigne brtvu.

5. Inspekcija nakon ugradnje

Nakon nanošenja, traka bi trebala izgledati glatko i čvrsto prianjati uz obrise kanala. U profesionalnom puštanje u rad , može se koristiti dimna olovka ili ultrazvučni detektor curenja oko zalijepljenih spojeva za provjeru 100% hermetički zatvarač . Ako se otkrije bilo kakvo "zviždanje" ili kretanje zraka, područje treba očistiti i nanijeti sekundarni sloj uz pojačan pritisak.
