Što čini trake za grijaće elemente od aluminijske folije bitnima?

U području modernog upravljanja toplinom, gdje se o fleksibilnosti, preciznosti i pouzdanosti ne može pregovarati, Materijal trake za grijaće elemente od aluminijske folije se pojavila kao temeljna tehnologija. Idući daleko dalje od jednostavnih grijaćih ploča, ovi sofisticirani laminati su projektirani sustavi koji pretvaraju električnu energiju u ravnomjernu toplinu koja se može kontrolirati preko širokog niza površina i složenih geometrija. U svojoj srži, oni predstavljaju fuziju znanosti o materijalima i elektrotehnike, dizajnirani za rješavanje izazova grijanja tamo gdje tradicionalne žičane zavojnice ili kruti keramički elementi zakažu. Od održavanja kritičnih zrakoplovnih senzora funkcionalnim u hladnim uvjetima do pružanja nježne, lokalizirane topline u medicinskim terapijskim uređajima, ove trake omogućuju inovacije jer su tanke, lagane i prilagodljive. Razumijevanje njihove konstrukcije, od vodljivih puteva od aluminijske folije do specijaliziranih izolacijskih slojeva, ključno je za iskorištavanje njihovog punog potencijala. Ovaj članak duboko istražuje zašto je ovaj materijal nezamjenjiv, istražujući njegov sastav, izvanredna svojstva, različite primjene i kritične kriterije odabira za inženjere i dizajnere.

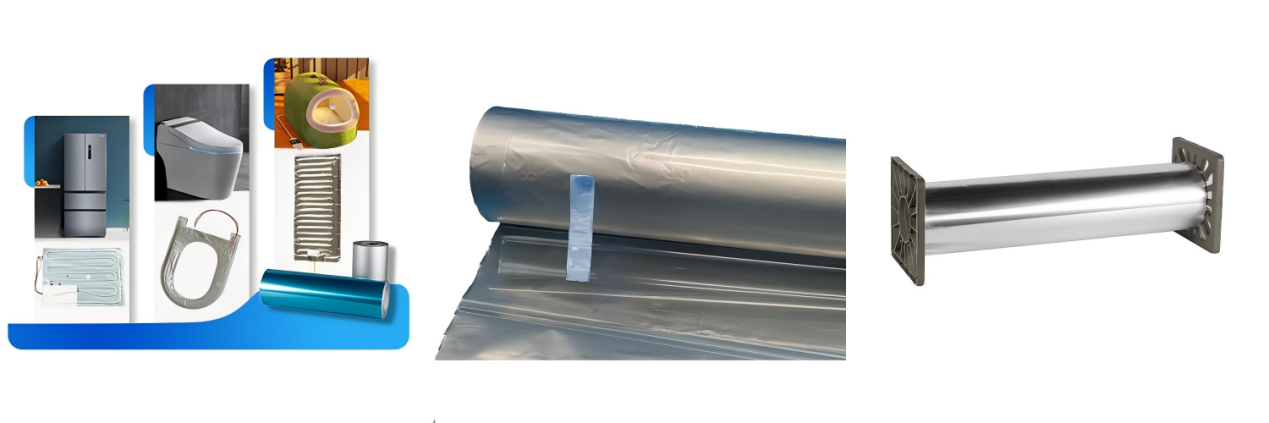

Uvod: Srž modernog fleksibilnog grijanja

Pojava fleksibilnih rješenja za grijanje revolucionirala je dizajn proizvoda u svim industrijama. Materijal trake za grijaće elemente od aluminijske folije nalazi se u srcu ove revolucije. U suštini, to su tanke, laminirane strukture gdje precizno urezani krug aluminijske folije djeluje kao otpornički grijaći element. Kada električna struja prolazi kroz ovaj uzorak folije, njegov inherentni otpor stvara toplinu ravnomjerno po cijeloj površini. Ovaj temeljni princip upakiran je u izdržljivi, fleksibilni format trake, omogućujući izravnu integraciju na zakrivljene površine, pokretne dijelove ili unutar kompaktnih sklopova. Prijelaz s glomaznih, krhkih grijača na ove sustave tankog filma nudi neusporedive prednosti, uključujući poboljšanu toplinsku učinkovitost zbog izravnog kontakta s površinom, smanjenu potrošnju energije, poboljšanu slobodu dizajna i povećanu pouzdanost proizvoda. Oni nisu samo komponenta, već tehnologija koja omogućuje pametnija, lakša toplinska rješenja koja su više usmjerena na korisnika.

• Sloboda dizajna: Omogućuje grijanje na složenim, trodimenzionalnim površinama nemoguće za krute grijače.
• Jednolika raspodjela topline: Urezani uzorak folije osigurava postojanu toplinu preko cijelog aktivnog područja, eliminirajući vruće točke.
• Brzi toplinski odgovor: Mala toplinska masa omogućuje brzo zagrijavanje i hlađenje, omogućujući preciznu kontrolu temperature.

Duboko zaranjanje: Materijali i konstrukcija grijaćih traka

Učinkovitost i pouzdanost grijaće trake diktira njena višeslojna konstrukcija. Svaki sloj služi različitoj i kritičnoj funkciji, radeći zajedno kako bi proizveli sigurnu, učinkovitu i dugotrajnu toplinu. Tipično fleksibilni grijač materijal trake od aluminijske folije stack-up je čudo inženjerstva materijala. Počinje s otpornim elementom jezgre - samom aluminijskom folijom. Izbor legure, temperature i debljine (često u rasponu od 0,0005" do 0,002") izravno utječe na električni otpor, nosivost struje i mehaničku izdržljivost grijača. Ova folija je kemijski ili mehanički urezana u određeni uzorak kruga, koji definira raspodjelu topline i snagu. Zatim, ljepljivi sloj povezuje ovaj element s izolacijskim podlogama. Ovo je kritično raskrižje; za neke dizajne, a vodljiva ljepljiva grijaća traka od aluminijske folije koristi se za osiguravanje električnog povezivanja sa sabirnicama, dok je u većini područja za izolaciju neophodno nevodljivo, toplinski stabilno ljepilo.

Folija i ljepilo se zatim inkapsuliraju između slojeva dielektrične izolacije. Izbor izolacije je najvažniji za temperaturnu ocjenu i zaštitu okoliša. Poliimidna (Kapton) folija je vrhunski izbor za mnoge primjene, što dovodi do zajedničke specifikacije traka od poliimidne aluminijske folije za grijanje . Nudi izvrsnu ravnotežu otpornosti na visoke temperature, mehaničke čvrstoće i kemijske otpornosti. Za još više temperature ili zahtjevnija fleksibilna okruženja koriste se silikonske gume ili silikonski kompoziti ojačani staklenim vlaknima. Na kraju, za jednostavnu ugradnju može se dodati opcionalna zaštitna prekrivajuća podloga ili podloga od ljepila osjetljivog na pritisak (PSA). Ovo precizno nanošenje slojeva pretvara jednostavne materijale u robustan, integrirani sustav grijanja.

Ključna svojstva za pouzdanu izvedbu

Odabir pravog Materijal trake za grijaće elemente od aluminijske folije zahtijeva temeljito razumijevanje ključnih svojstava performansi koja osiguravaju pouzdanost u ciljanoj aplikaciji. Najvažnija među njima je toplinska izvedba. A traka od aluminijske folije za visoke temperature za grijaće elemente ne samo da mora postići željenu radnu temperaturu, već to učiniti stabilno i sigurno tijekom tisuća ciklusa. Kombinacija tališta aluminijske legure i, još kritičnije, kontinuirane radne temperature izolacijskog materijala (često 150°C za poliimid, do 200°C za silikon) definira ovaj strop. Jednako je važna električna izvedba. Otpornost folije i dizajnirani uzorak strujnog kruga određuju gustoću u vatima (vati po kvadratnom inču), koja se mora pažljivo izračunati kako bi se izbjeglo pregrijavanje izolacije ili uzrokovanje toplinskog odlaska. Ujednačenost topline obilježje je dobro dizajniranih folijskih grijača, a proizlazi iz dosljednog poprečnog presjeka urezanih puteva.

Osim topline i električne energije, ključna je mehanička trajnost i otpornost na okoliš. Fleksibilnost je primarni razlog za odabir ove tehnologije; vrpca mora izdržati opetovano savijanje, preklapanje ili vibracije bez pucanja folije ili raslojavanja slojeva. Otpornost na vlagu, kemikalije i abraziju diktira vanjska izolacija i metode brtvljenja. Na primjer, grijač inkapsuliran silikonskom gumom nudi superiornu otpornost na vlagu i kemikalije u usporedbi s osnovnim poliimidnim laminatom, što ga čini prikladnim za oštra industrijska ili medicinska sterilizacijska okruženja. Ta svojstva nisu neovisna, već su međusobno povezana, zahtijevajući holistički pogled tijekom faze specifikacije.

• Raspon temperature i stabilnost: Sposoban za rad od kriogenih temperatura do preko 200°C, uz stabilnu otpornost tijekom vremena.
• Uniformna gustoća u vatima: Omogućuje ravnomjernu raspodjelu topline, kritičnu za procese poput laminacije ili medicinskog zagrijavanja.
• Izvrsna dielektrična čvrstoća: Visokonaponska izolacija osigurava sigurnost korisnika i sprječava kratke spojeve.
• Nisko ispuštanje plinova: Neophodan za vakuumske ili svemirske primjene za sprječavanje kontaminacije.

Primarne primjene u raznim industrijama

Jedinstveni atributi fleksibilni grijač materijal trake od aluminijske folije doveli su do njegovog usvajanja u zapanjujućoj raznolikosti područja. U svakom slučaju, rješava specifični toplinski izazov koji alternativne tehnologije ne mogu tako učinkovito riješiti. U medicinskom i zdravstvenom sektoru udobnost i sigurnost pacijenata najvažniji su. Ove su trake sastavni dio terapeutskih grijaćih jastučića, grijača krvi/intravenozne tekućine i opreme za respiratornu terapiju, pružajući postojanu toplinu niske snage koju je moguće kontrolirati i koja je sigurna za ljudski kontakt. Zrakoplovna i automobilska industrija koriste ih za kritične primjene odleđivanja i sprječavanja zaleđivanja na rubovima krila, pilotskim cijevima i senzorima, gdje su mala težina, pouzdanost i sposobnost prilagođavanja aerodinamičkim površinama vitalni.

Potrošačka elektronika koristi tanke grijaće elemente iza LCD zaslona u ekstremnim klimatskim uvjetima kako bi održala funkcionalnost ili u paketima baterija kako bi osigurala optimalne temperature punjenja. Industrijske primjene su široke, u rasponu od održavanja procesnih temperatura u fluidnim vodovima i analitičkim instrumentima do pružanja topline za brtvljenje u strojevima za pakiranje. Sposobnost stvaranja prilagođene trake za grijaće elemente od aluminijske folije u gotovo bilo kojem obliku omogućuje inženjerima da postave toplinu točno tamo gdje je potrebna, smanjujući gubitak energije i povećavajući učinkovitost sustava. Ova raznolikost primjene naglašava ulogu materijala kao svestranog toplinskog alata.

Vodič za dizajn i odabir

Uspješna implementacija rješenja grijaće trake je pedantan proces koji počinje s jasnim zahtjevima. Put do specificiranja prilagođene trake za grijaće elemente od aluminijske folije uključuje definiranje nekoliko međusobno ovisnih parametara. Prvo, toplinski zahtjevi: željena radna temperatura, uvjeti okoline, vrijeme zagrijavanja i ukupna potrebna snaga. Ovo određuje potrebnu gustoću vata. Drugo, električni parametri: dostupni napon (AC ili DC) i ograničenja struje. Koristeći Ohmov zakon i otpornost folije, to definira ukupni otpor uzorka strujnog kruga i geometriju traga. Treće, mehanička i ekološka ograničenja: raspoloživi prostor, potrebna fleksibilnost, izloženost vlazi, kemikalijama ili abraziji. Ovo pokreće izbor između a traka od poliimidne aluminijske folije za grijanje za čisto okruženje visoke temperature ili konstrukcija od silikonske gume za mokro, abrazivno okruženje.

Kritična, često zanemarena točka odlučivanja je metoda električnog povezivanja. Korištenje a vodljiva ljepljiva grijaća traka od aluminijske folije na spojnim točkama sabirnice može pojednostaviti montažu i poboljšati pouzdanost u odnosu na mehaničko stezanje, posebno u okruženjima s visokim vibracijama. Konačno, razmatranje procesa proizvodnje - hoće li se vrpca isporučivati ​​na kolutu, kao pojedinačni komadi ili s integriranim senzorima i kontrolerima - bitno je za integraciju. Sudjelovanje sa stručnjacima u ranoj fazi dizajna može pomoći u navigaciji ovim izborima za optimizaciju izvedbe, cijene i mogućnosti izrade.

• Definirajte toplinske ciljeve: Izračunajte potrebnu snagu na temelju gubitka topline i željenog porasta temperature.
• Karta električna ograničenja: Odredite radni napon i raspoloživi prostor za modeliranje otpora kruga i uzorka.
• Odaberite međugradnju: Odaberite izolacijski materijal (poliimid, silikon) na temelju temperature, fleksibilnosti i ekoloških potreba.
• Plan za integraciju: Odredite vrstu veze (zalemljene pločice, vodljivo ljepilo, ZIF konektori), odvodne žice i način montaže.

FAQ

Kako aluminijska folija stvara toplinu u ovim trakama?

Aluminijska folija stvara toplinu temeljnim principom Jouleovog zagrijavanja (također se naziva otporno grijanje). Kada je električna struja prisiljena teći kroz tanke, ugravirane aluminijske folije unutar trake, nailazi na električni otpor. Ovaj otpor sprječava protok elektrona, uzrokujući pretvaranje kinetičke energije u toplinsku energiju (toplinu). Količina proizvedene topline precizno se izračunava pomoću formule P = I²R (snaga = struja na kvadrat x otpor). Pažljivim projektiranjem legure folije, debljine i specifičnog zmijolikog uzorka u koji je urezana, proizvođači mogu kontrolirati ukupni otpor trake i, prema tome, njen toplinski učinak (vata) i raspodjelu po površini, čineći Materijal trake za grijaće elemente od aluminijske folije vrlo predvidljiv i učinkovit izvor topline.

Koja je maksimalna temperatura za ove grijaće trake?

Najveća radna temperatura nije određena samo aluminijskom folijom (koja se topi na ~660°C), već i izolacijskim materijalima koji je obavijaju. Za standard traka od poliimidne aluminijske folije za grijanje , kontinuirana radna temperatura obično se kreće od 150°C do 180°C (302°F do 356°F), ograničena poliimidnim filmom. Za ekstremnija okruženja, konstrukcije koje koriste izolaciju od silikonske gume ili visokotemperaturne poliimide mogu omogućiti kontinuirani rad do 220°C (428°F) ili čak i više za kratka razdoblja. Ključno je konzultirati specifikacije proizvođača i za trajnu i za vršnu temperaturu, jer njihovo prekoračenje može dovesti do kvara izolacije, raslojavanja i kvara. Stoga, određivanje a traka od aluminijske folije za visoke temperature za grijaće elemente zahtijeva usklađivanje nazivne temperature s maksimumom vaše primjene uz sigurnosnu granicu.

Mogu li se savijati ili oblikovati nakon postavljanja?

Da, primarna prednost ove tehnologije je njezina inherentna fleksibilnost. Materijal trake od aluminijske folije za grijanje je dizajniran da bude usklađen. Međutim, postoje važna ograničenja. Mogu se savijati oko statičkih krivulja tijekom početne instalacije, ali treba izbjegavati oštre nabore (nabore na vrlo malom radijusu), jer to može opteretiti i potencijalno napuknuti krug urezane folije ili izolacijske slojeve, što dovodi do vruće točke ili prekida kruga. Nisu dizajnirani za dinamičko, ponavljajuće savijanje tijekom rada (kao na šarkama koje se neprestano kreću). Za aplikacije koje zahtijevaju kretanje koriste se specifične konstrukcije s više duktilnih folija i robusnom inkapsulacijom (poput silikonske gume). Uvijek slijedite specifikaciju minimalnog polumjera savijanja proizvođača, koji je često 5-10 puta veći od ukupne debljine trake.

Kako mogu odrediti pravu snagu i veličinu?

Određivanje točne snage i fizičke veličine zahtijeva toplinski izračun. Najprije odredite objekt koji trebate zagrijati: njegovu masu, materijal (specifični toplinski kapacitet) i željeni porast temperature tijekom određenog vremena. To vam daje ukupnu potrebnu energiju. Drugo, uzmite u obzir gubitke topline u okoliš putem kondukcije, konvekcije i zračenja, što je često dominantan čimbenik u trajnom grijanju. Za jednostavne procjene, online kalkulatori ili inženjerski priručnici daju formule za gubitak topline za uobičajene oblike. Potrebna ukupna snaga u vatima zbroj je energije potrebne za početno zagrijavanje plus kontinuirana snaga za suzbijanje gubitaka. Veličina (površina) grijača se zatim određuje dijeljenjem ukupne snage sa sigurnom gustoćom u vatima (npr. 5-10 W/in² za poliimid, veća za silikon). Za složene projekte, softver za toplinsku simulaciju ili savjetovanje s proizvođačem specijaliziranim za prilagođene trake za grijaće elemente od aluminijske folije toplo se preporučuje.

Jesu li ove trake sigurne za medicinske ili prehrambene svrhe?

Da, ali uz kritična upozorenja. Grijaće trake mogu se proizvesti tako da budu sigurne za medicinske primjene i aplikacije u kontaktu s hranom, ali nisu sve standardne trake prikladne. Sigurnost ovisi o specifičnim materijalima koji se koriste u izgradnji. Za medicinske uređaje materijali često moraju biti biokompatibilni, netoksični i sposobni izdržati sterilizaciju (npr. autoklaviranje, gama zračenje ili plin EtO). Obično se koriste izolacije kao što su posebne vrste silikonske gume. Za primjene vezane uz hranu, materijali moraju biti u skladu s relevantnim propisima o sigurnosti hrane (kao što je FDA 21 CFR u SAD-u), što znači da ne smiju ispuštati štetne tvari u radnim uvjetima. Imperativ je izričito navesti potrebu za medicinskom ili prehrambenom sukladnošću prilikom nabave vodljiva ljepljiva grijaća traka od aluminijske folije ili bilo koju komponentu te zatražiti dokumentaciju kao što je USP certifikat klase VI ili FDA izjave o sukladnosti od dobavljača materijala i proizvođača gotovih grijača.
